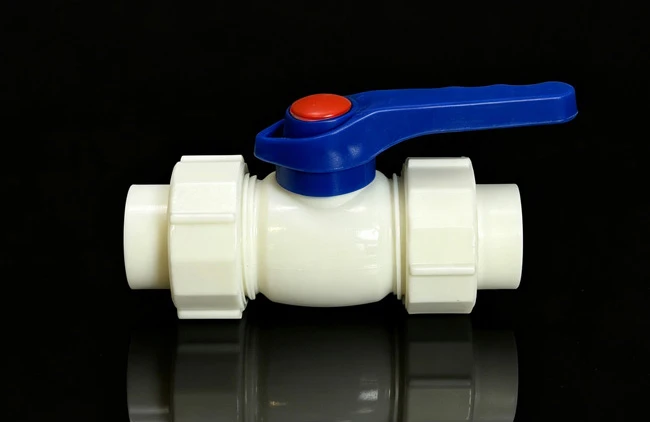

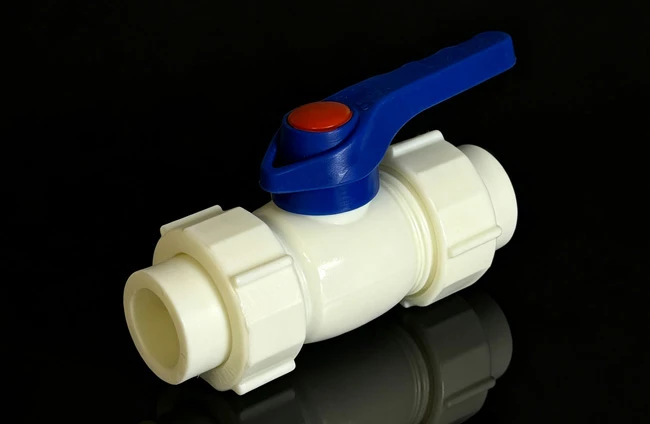

Med sin ingen-rørskjærende-fordel har PPR-dobbelt union kuleventilen blitt en standard på-av-komponent i bolig- og vannsystemer. Likevel fører ikke-standard installasjon og utilstrekkelig trykktesting ofte til skjøtlekkasje, ventilkjerneskade og brytersvikt, noe som forkorter ventilens levetid. Bare ved å følge standardprosedyrer og akseptkrav kan bekvemmeligheten og forseglingspåliteligheten til den doble unionsstrukturen realiseres fullt ut.
I. Forberedelse og inspeksjon før-installasjon
1. Spesifikasjon og visuell inspeksjon
Kontroller at nominell diameter og trykkklassifisering stemmer overens med rørene; sjekk at ventilhuset og unionsmutrene er fri for sprekker og deformasjoner, at håndtaket fungerer uten å feste seg, og at tetningskomponentene sitter godt fast og flukter i sporene.
2. Klargjøring av rør og verktøy
Rens ut sand, grus og rusk inne i røret for å forhindre at urenheter kommer inn i ventilhuset og rister tetningsflaten til ventilkjernen. Klargjør et fusjonsverktøy, rørkutter og justerbar skiftenøkkel med tilsvarende spesifikasjoner, og kalibrer fusjonsverktøyet til standardområdet 260 grader ± 10 grader.
3. Bekreftelse av installasjonsposisjon
Gi prioritet til et sted som er lett tilgjengelig og praktisk for senere vedlikehold, med håndtaket installert horisontalt som standard. Unngå områder som er utsatt for stående vann, direkte sollys og kraftige støt, og la det være tilstrekkelig klaring for montering og demontering av mutter.
II. Standard installasjonsprosedyre
1. Fusion Socket Pre-tilkobling
Skyv unionsmutrene og PPR-muffen inn på røret i rekkefølge, fullfør sammensmeltingen mellom muffen og røret i henhold til standardprosedyren, sørg for at innføringsdybden ikke er mindre enn minimumsmuffedybden spesifisert for den korresponderende rørdiameteren, og la den avkjøles uforstyrret til den er helt stivnet. Ikke vri røret med makt under avkjøling.
2. Ventilhusenhet
Rengjør tetningsflatene i begge ender av ventilhuset og kontroller at tetningsringene sitter fast uten forskyvning. Juster ventilhuset med muffene på begge sider og stram unionsmutrene i begge ender jevnt og vekselvis for å unngå ujevn påkjenning som kan sprekke kroppen.
3. Switch Function Pre-Test
Betjen håndtaket 3 til 5 ganger etter montering, og sykling av ventilkjernen mellom helt åpen og helt lukket posisjon uten å teste den halvt-åpen tilstanden, for å bekrefte jevn drift og en klar 90 graders stopp uten å feste seg eller være løs. Etter testing, la ventilkjernen stå i helt åpen stilling før du fortsetter til systemtrykktesting.
III. Vanntrykkstest og akseptspesifikasjon
1. Individuell ventiltrykktest
Den enkelte ventil har allerede bestått sin skallstyrketest på fabrikken i henhold til GB/T 13927, med ventilkjernen i delvis åpen stilling og testtrykket satt til 1,1 ganger nominell trykk.
2. Systemrørtrykkteststandard
For kaldtvannsrør er testtrykket 1,5 ganger arbeidstrykket og ikke mindre enn 0,6 MPa; for varmtvannsrør er det 1,5 ganger arbeidstrykket og ikke mindre enn 1,0 MPa. Prøvetrykket må ikke overstige 1,5 ganger ventilens nominelle trykk, og tvungen trykksetting med lukket ventil er strengt forbudt.
3. Krav til ventilkjerneposisjon
Under systemtrykktesting bør ventilkjernen til PPR-dobbelt union kuleventilen plasseres i helt åpen posisjon for å sikre kontinuerlig vannstrøm gjennom rørene og forhindre lokal trykkoppbygging som kan skade tetningskomponentene.
4. Kriterier for trykkstabilisering og aksept
Etter at trykket er hevet til spesifisert nivå, stabiliseres det i 30 minutter med et trykkfall som ikke overstiger 0,05 MPa. Kontroller samtidig at leddene, ventilstammeområdet og ventilhusets overflate ikke viser noen lekkasje eller deformasjon. Å bestå begge kriteriene utgjør en kvalifisert test.
5. Etter-testbehandling
Etter en kvalifisert test, slipp sakte eventuelt gjenværende trykk fra rørene og skyll det med vann; skyll en gang til etter testing for å bekrefte at det ikke er rester igjen. For skjult arbeid, ta vare på trykktestprotokoller og fotografisk dokumentasjon, og fortsett kun med etterfølgende konstruksjon som spalttetting eller takmontering etter å ha bekreftet at alt er i orden.
IV. Vanlige installasjonsproblemer og forebygging
1. Unionsleddlekkasje
Vanligvis forårsaket av ujevn strammekraft på mutrene eller forskyvning av tetningskomponentene. Forebygging: stram mutterne jevnt og vekselvis, sjekk at tetningsringene er i flukt i setene før montering, og bruk ikke deformerte eller eldede tetningskomponenter.
2. Ufullstendig sammensmelting av sokkelskjøten
Vanligvis forårsaket av utilstrekkelig oppvarmingstid eller temperaturer som er for lave. Forebygging: kontroller strengt fusjonstemperatur og varighet; når du arbeider under 5 grader, juster i henhold til materialprodusentens prosesskort og hev smelteverktøyinnstillingen når det er nødvendig.
3. Sprekker i ventilhuset
Vanligvis forårsaket av overdreven ensidig kraft- eller tvangskorrigering av rørvinkelen. Forebygging: bruk aldri en juksestang for å stramme mutterne for mye; Hvis rørene er feiljustert, må du justere rørposisjonen først og ikke tvinge ventilhuset til innretting.
4. Ventilkjerne tetter seg fra rusk
Vanligvis forårsaket av manglende rengjøring av rørene eller spyling etter testing. Forebygging: Skyll innsiden av rørene med vann før installasjon, og etter trykktesting åpner du ventilen helt for å skylle rørene en gang til før den offisielt tas i bruk.
